Surveillance géotechnique des falaises côtières par GNSS et uMonitor et la gestion des risques littoraux
Introduction
L’érosion côtière et l’instabilité des falaises représentent aujourd’hui un enjeu majeur pour les territoires littoraux. En France, la surveillance géotechnique des falaises côtières devient indispensable pour anticiper les mouvements du terrain, sécuriser les infrastructures et accompagner les stratégies de gestion du risque à long terme. Face à des environnements soumis au vent, aux tempêtes, à l’action marine et aux variations hydrogéologiques, les méthodes manuelles d’inspection montrent rapidement leurs limites. C’est dans ce contexte que UBY a déployé la surveillance GNSS continue ainsi que leur plateforme de monitoring uMonitor comme une solution fiable et durable.
Pourquoi surveiller les falaises côtières en continu ?
Les mouvements de terrain en zone littorale sont souvent progressifs, discrets et difficiles à détecter à l’œil nu. Pourtant, ces déplacements peuvent annoncer des phénomènes d’instabilité plus importants. La surveillance géotechnique continue permet de :
- Détecter précocement les mouvements du sol,
- Suivre l’évolution des falaises dans le temps,
- Fiabiliser les décisions de gestion des risques,
- Limiter les interventions humaines sur des sites difficiles d’accès.
Retour d’expérience terrain : les facteurs clés de réussite
Installation et ancrage en environnement marin
En milieu côtier, la qualité de l’installation est déterminante. Les vents forts et les tempêtes peuvent compromettre la stabilité des capteurs si les ancrages sont insuffisants. Dans certains cas, des platines de fixation se sont déformées sous l’effet du vent.
Pour garantir la stabilité à long terme des capteurs, l’équipe UPY a opté pour des ancrages mécaniques profonds, d’environ un mètre, assurant une bien meilleure résistance aux sollicitations environnementales.
Visibilité satellite et fiabilité des données GNSS
Les capteurs GNSS nécessitent une visibilité dégagée du ciel à 360°, au-dessus d’un masque d’élévation de 30°. Toute obstruction au-delà de ce seuil altère significativement la qualité du positionnement instantané. Des installations sur poteaux en bois ou à proximité de structures ont ainsi généré des signaux bruités et des pics artificiels dans les données.
Les experts UBY a noté que ces perturbations n’étaient pas liées au logiciel, mais bien à des contraintes physiques inhérentes au positionnement satellitaire. Une implantation rigoureuse s’est donc avérée indispensable pour éviter les fausses alertes et les ajustements inutiles de seuils d’alarme.
La surveillance GNSS appliquée aux environnements côtiers
La capteur GNSS (Global Navigation Satellite System) permet de mesurer avec une résolution sub-centimétrique les déplacements 3D du terrain. Cette mesure continue est particulièrement adaptée à l’analyse des phénomènes lents, caractéristiques des instabilités côtières à distance.
En complément, un réseau de 12 tiltmètres permet de détecter des variations locales susceptibles de précéder des ruptures ou des glissements. La combinaison des déplacements GNSS et des inclinaisons renforce considérablement la capacité de détection précoce.
Couplée à une plateforme de gestion des données de uMonitor, cette surveillance fournit aux ingénieurs et data managers une base solide pour analyser les tendances, distinguer le bruit des signaux significatifs et anticiper les risques.
La Solution UBY
Analyse des données GNSS : l’expertise avant les chiffres bruts

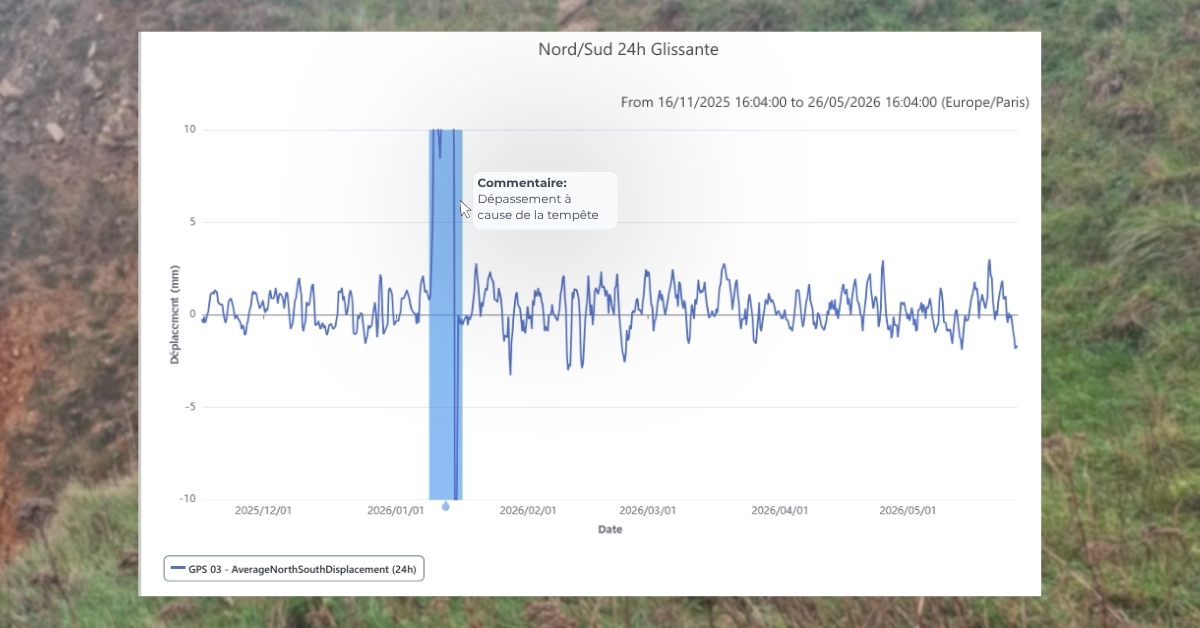

Les données GNSS peuvent être analysées sur différentes fenêtres temporelles, mais toutes n’ont pas le même intérêt pour la prise de décision en environnement littorale :
- Les moyennes horaires d’une heure sont très sensibles à la géométrie des satellites et aux conditions environnementales.
- Les moyennes sur 6 heures permettent de réduire le bruit tout en restant réactives.
- Les moyennes sur 24 heures offrent la base la plus robuste pour le déclenchement d’alertes et l’analyse à long terme, en particulier sur les sites à fort enjeu.
Même si la tentation est forte de s’appuyer sur des données à court terme pour des alertes « rapides », l’expérience réel de l’équipe UBY a montré que des agrégations de 24h offrent des résultats bien plus fiables. Elles limitent les faux positifs tout en mettant clairement en évidence les tendances significatives. La configuration des alarmes doit ainsi rester une décision fondée sur le niveau de risque, et non uniquement sur des critères techniques de surveillance géotechnique.
Transformer les données de surveillance en décisions opérationnelles
Au-delà des capteurs, la valeur du projet repose sur la manière dont les données sont analysées, partagées et exploitées. La plateforme uMonitor joue ici un rôle central en transformant des mesures continues en informations opérationnelles pour l’ensemble des parties prenantes.
Pour les ingénieur.euse.s, elle offre un espace de travail unique où les données GNSS et les mesures d’inclinaison peuvent être croisées et analysées sur le même dashboard. Les fonctionnalités de calcul sans code facilitent la compréhension des liens entre déplacements et variations d’inclinaison, tandis que l’intégration des données météorologiques apporte un contexte indispensable à l’interprétation des signaux.

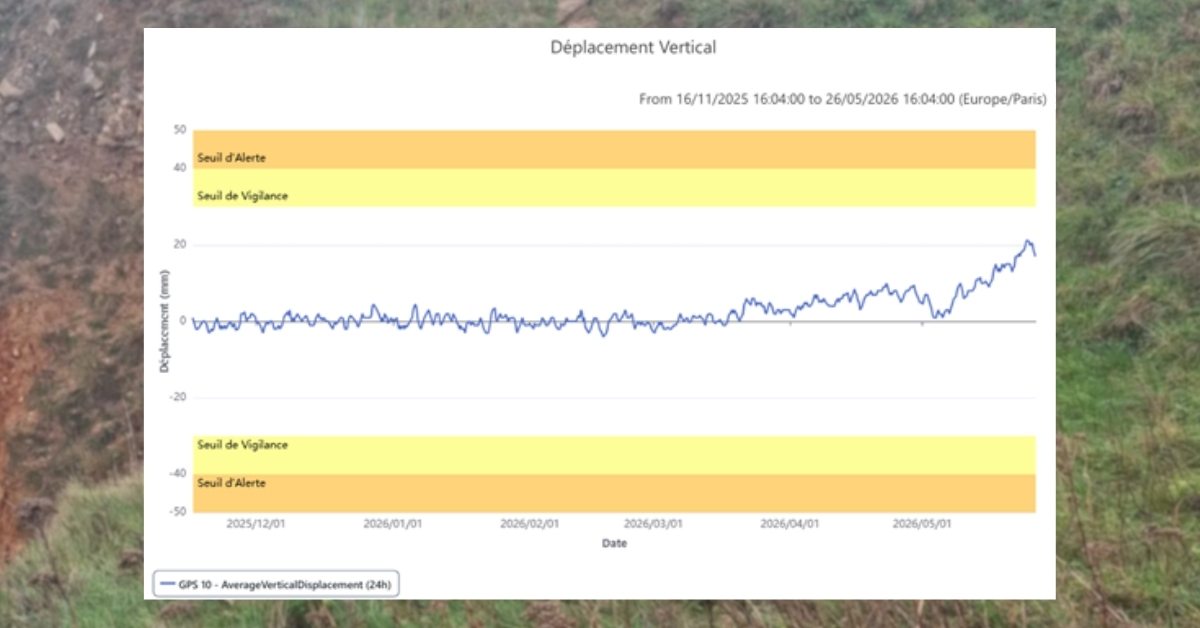

Pour les data managers, uMonitor permet de définir des seuils d’alerte adaptés aux spécificités du site et des différentes mesures. Les alertes en temps réel sont automatiquement partagées avec l’ensemble du groupe projet sur une application de messagerie, garantissant une information simultanée, cohérente et collaborative. Ça évite également des plusieurs chaines de mails et un risque de manquer des informations importantes.
Enfin, pour les chefs de projet et les propriétaires d’infrastructures, uMonitor transforme des données techniques complexes en informations claires et traçables. La génération de rapports professionnelles devient plus rapide (dans quelques clics) et plus homogène sans perdre du temps de gérer des captures d’écran. En effet, ça libère du temps pour la coordination et les actions terrain plutôt que pour la production documentaire.
Bénéfices pour la gestion des risques côtiers à long terme
La surveillance géotechnique GNSS et uMonitor pour des falaises côtières apporte :
- Une meilleure anticipation des instabilités avec des alertes en temps réel,
- Une réduction des coûts d’inspection avec monitoring en distance,
- Une amélioration de la sécurité des sites et une réduction des risques,
- Un appui objectif aux décisions de gestion du littoral.
En conclusion
La valeur d’un système de surveillance ne réside pas uniquement dans la collecte des données, mais dans leur exploitation.
- La surveillance continue du GNSS avec uMonitor est bien adaptée à l’évaluation à long terme de l’instabilité côtière
- La qualité d’installation experte reste essentielle à la fiabilité des données
- La combinaison des mesures de déplacement et d’inclinaison renforce la capacité d’alerte précoce.
